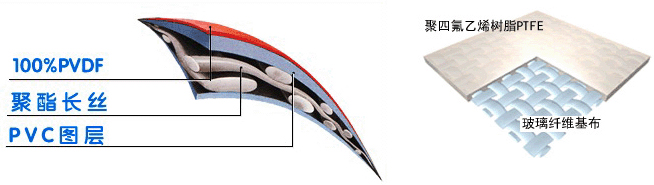

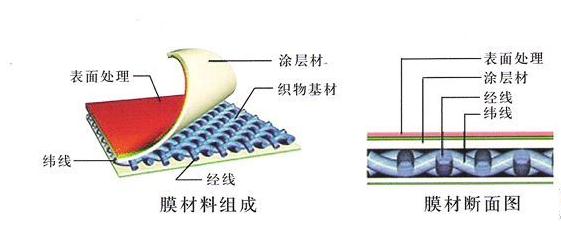

PTFE

是在超细玻璃纤维织物上涂以聚四氟乙烯树脂而成的材料。这种膜材有较好的焊接性能，有优良的抗紫外线、抗老化性能和阻燃性能。另外，其防污自洁性是所有建筑膜材中最好的，但差，施工较困难，成本也十分惊人。在盖格公司领导下，美国的杜邦公司、玻纤公司、建筑公司、化纤织布公司共同开发永久性膜材。其加工方法是把玻纤织物多次快速放入特氟隆熔体中，使织物两面皆有均匀的特氟隆涂层，使永久性的PTFE膜正式诞生。此后永久性膜结构正式在美国风行，许多学者对膜结构进行了深入的研究。20年后跟踪检测结果表明，这种膜材的力学性能与化学稳定性指标只下降了20%~30%，颜色也几乎没变，膜的表层光滑，具有弹性，大气中的灰尘、化学物质微粒极难附着与渗透，经雨水冲刷建筑膜可恢复其原有的清洁面层与透光性，这足以显示出PTFE膜材的强大生命力和广阔的市场前景。国外对这种膜材的开发和应用比较成熟，生产厂家也很多，如德国Mehler公司、Verseidag公司，日本Taiyoko-gyo公司、中兴化成工业株式会社、美国Chemfab公司、沙特阿拉伯ObeiKan公司等。

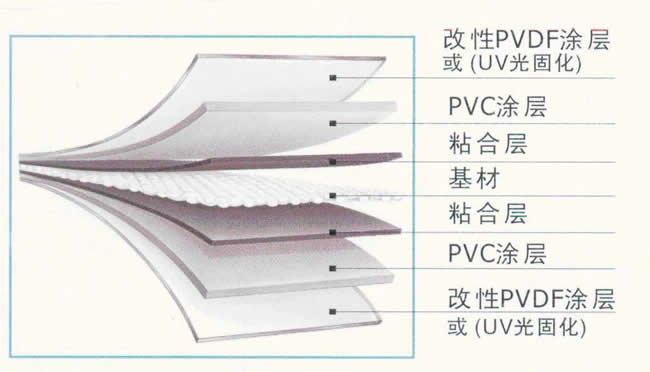

玻纤PVC

这种膜材开发和应用得比较早，通常规定PVC涂层在玻璃纤维织物经纬线交点上的厚度不能少于0.2mm，一般涂层不会太厚，达到使用要求即可。为提高PVC本身耐老化性能，涂层时常常加入一些光、热稳定剂，浅色透明产品宜加一定量的紫外吸收剂，深色产品常加炭黑做稳定剂。另外对PVC的表面处理还有很多方法，可在PVC上层压一层极薄的金属薄膜或喷射铝雾，用云母或石英来防止表面发粘和沾污。

玻纤有机硅树脂

有机硅树脂具有优异的耐高低温、拒水、等特点，该膜材具有高的抗拉强度和弹性模量，另外还具有良好的透光性。美国克宁公司开发的Vestar膜材就采用这种树脂对玻璃纤维布涂覆而制成的，这种膜材应用的不多，生产厂家也较少。

玻纤合成橡胶

合成橡胶（如丁腈橡胶，氯丁橡胶）韧性好，对阳光、臭氧、热老化稳定，具有突出的耐磨损性、耐化学性和阻燃性，可达到半透明状态，但由于容易发黄，故一般用于深色涂层。膨化。由膨化PTFE纤维织成的基布两面贴上氟树脂薄膜即得膨化PTFE建筑膜材。由于它的造价太高，一般的建筑考虑到成本和性能两方面，很少选用这种膜材，国外的生产厂家也不多。

ETFE

由ETFE（乙烯-四氟乙烯共聚物）生料直接制成。ETFE不仅具有优良的抗冲击性能、电性能、热稳定性和耐化学腐蚀性，而且机械强度高，加工性能好。材的应用在很多方面可以取代其他产品而表现出强大的优势和市场前景。这种膜材透光性特别好，号称“软玻璃”，质量轻，只有同等大小玻璃的1%；韧性好、抗拉强度高、不易被撕裂，延展性大于400%；耐候性和耐化学腐蚀性强，熔融温度高达200℃；可有效的利用自然光，节约能源；良好的声学性能。自清洁功能使表面不易沾污，且雨水冲刷即可带走沾污的少量污物，清洁周期大约为5年。另外，ETFE膜可在现成预制成薄膜气泡，方便施工和维修。ETFE也有不足，如外界环境容易损坏材料而造成漏气，维护费用高等，但是随着大型体育馆、游客场所、候机大厅等的建设，ETFE更突显自己的优势。生产这种膜材的公司很少，只有ASAHI（日本旭硝子）（AGC）、德国科威尔等少数几家公司可以提供ETFE膜材，这种膜材的研发和应用在国外发达国家也不过十几年的历史。
